Gaine et viroles

Qu’est-ce qu’une gaine?

Une gaine est un tube ou un conduit dans lequel l’arbre flexible tourne. Elle fait partie de l’ensemble de l’arbre flexible et possède ses propres raccords d’extrémité, appelés viroles, qui fixent la gaine aux points de fixation fixes à chaque extrémité du système d’entraînement.

A quoi sert une gaine?
IMG_9459

Une gaine sert à plusieurs fins selon l’application :

  • Protection contre l’humidité, la poussière, la saleté et d’autres facteurs environnementaux
  • Retenir le lubrifiant
  • Limiter le phénomène d’hélice ou de « tire-bouchon » qu’un arbre peut rencontrer dans des applications à couple élevé
  • Contrôle la courbure de l’arbre à l’intérieur en la guidant dans des courbures naturelles et graduelles tout en limitant l’étroitesse du rayon de courbure qu’elle peut atteindre
  • Eviter que l’opérateur ne se blesse en entrant en contact avec un arbre rotatif non protégé à grande vitesse

Quels types de viroles sont généralement utilisés ?

Des viroles sont utilisées pour fixer le boîtier à ses points de montage. Ils sont généralement fabriqués en métal ou en plastique et possèdent des caractéristiques de montage leur permettant d’être fixés de manière sûre à une surface de contact.

Les viroles apportent un soutien axial et en torsion à la gaine. Sans la virole, la gaine flotterait simplement au-dessus de l’arbre en rotation, étant libre de tourner légèrement avec l’arbre en raison du frottement entre l’arbre et la gaine. La virole empêche que cela se produise. En outre, les viroles peuvent être utilisées pour créer une étanchéité environnementale, en empêchant l’humidité, la saleté et la poussière de pénétrer à l’intérieur de la gaine et sur l’arbre flexible. Les viroles peuvent être de simples ajustements glissants ou des pièces usinées plus complexes qui se vissent à  leurs points de contact.

Voici certaines des configurations les plus populaires :

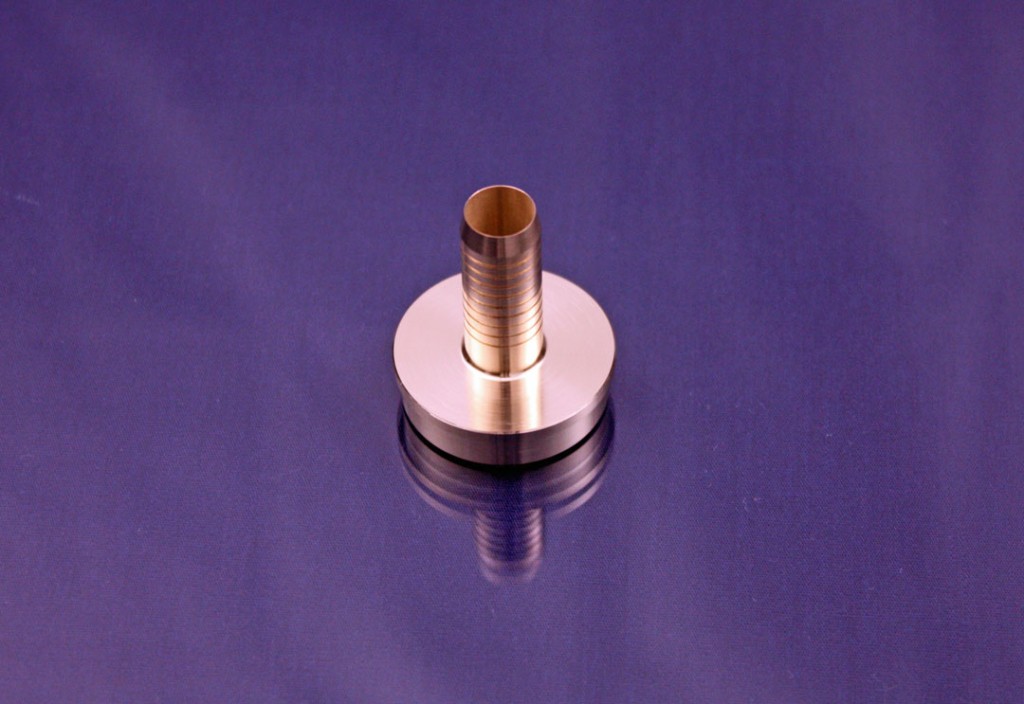

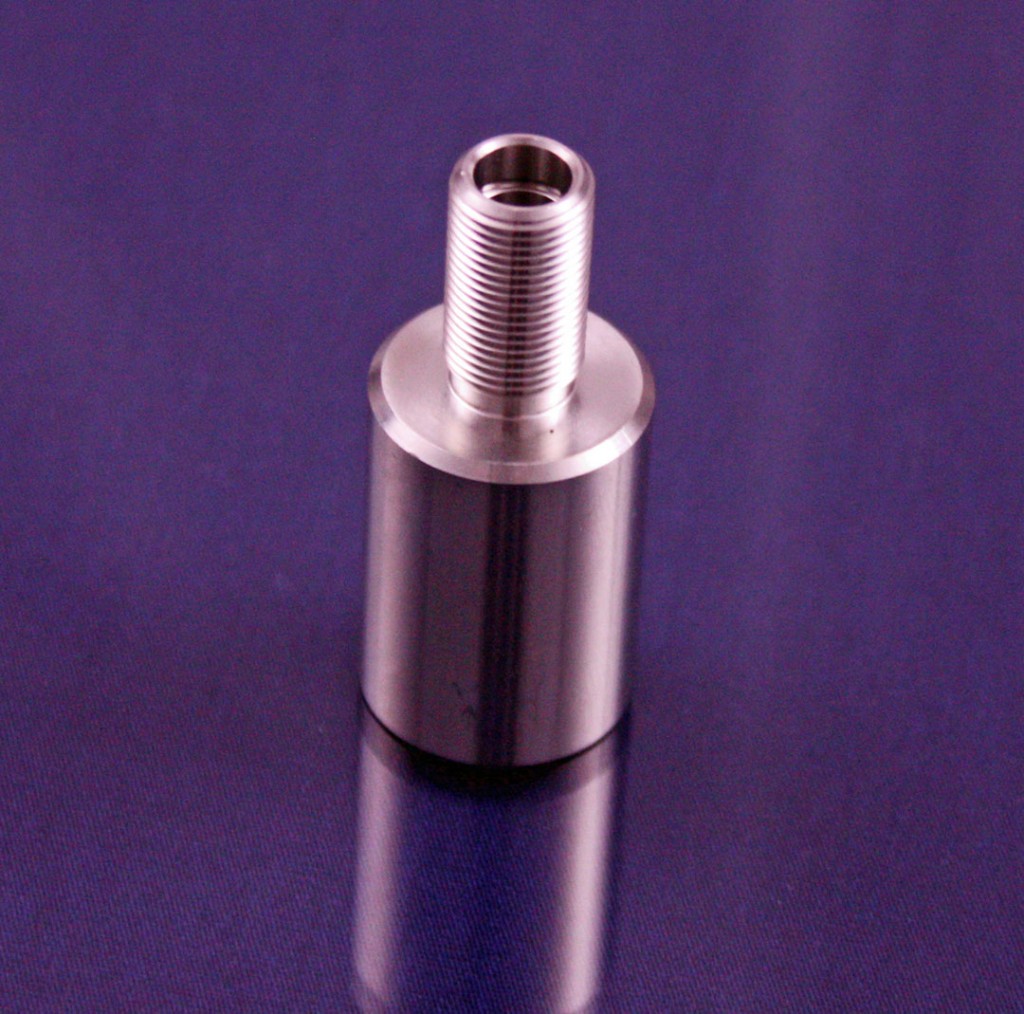

  • Fileté

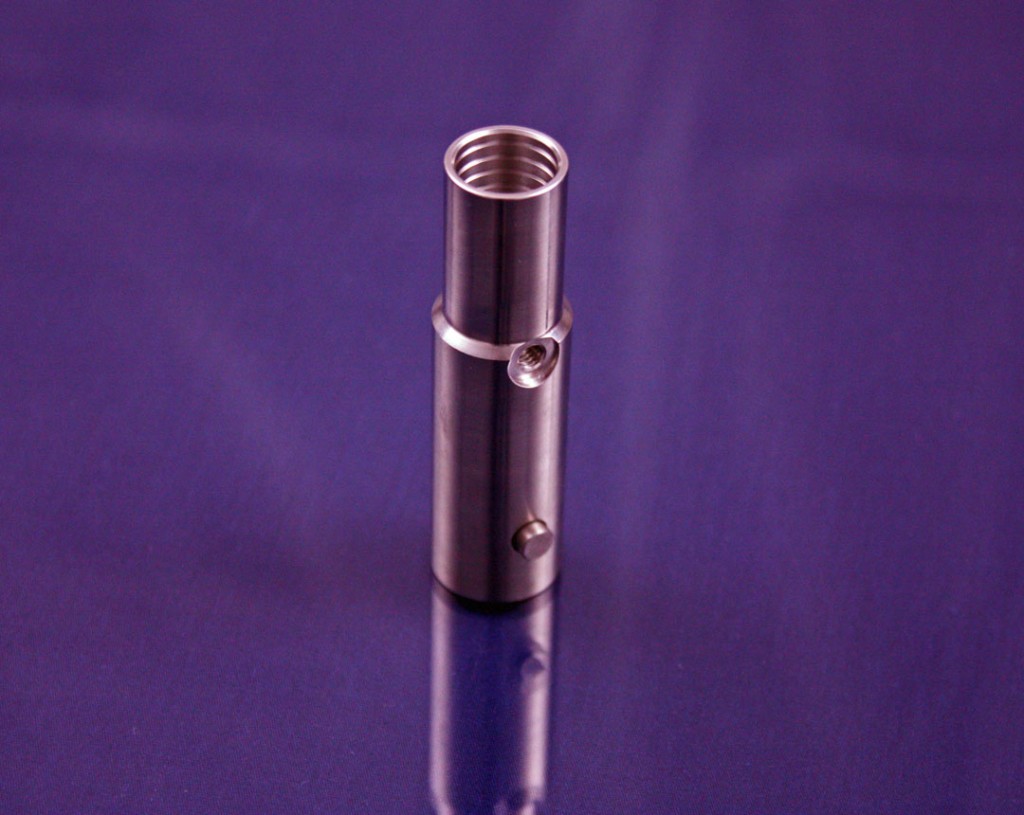

  • Écrou fileté

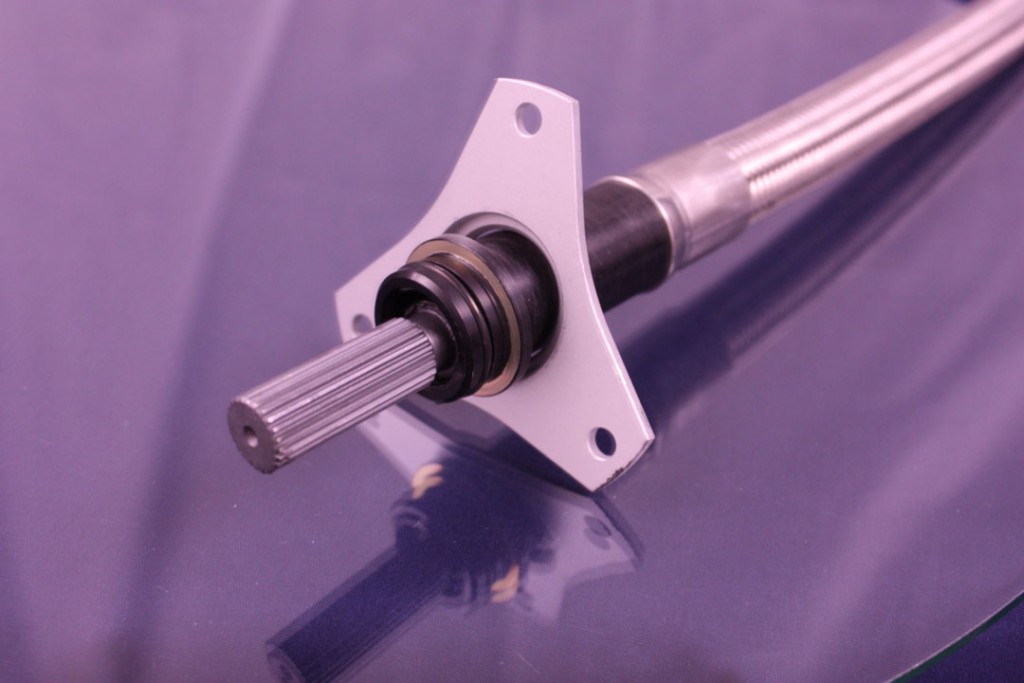

  • Bride (deux & trois trous)

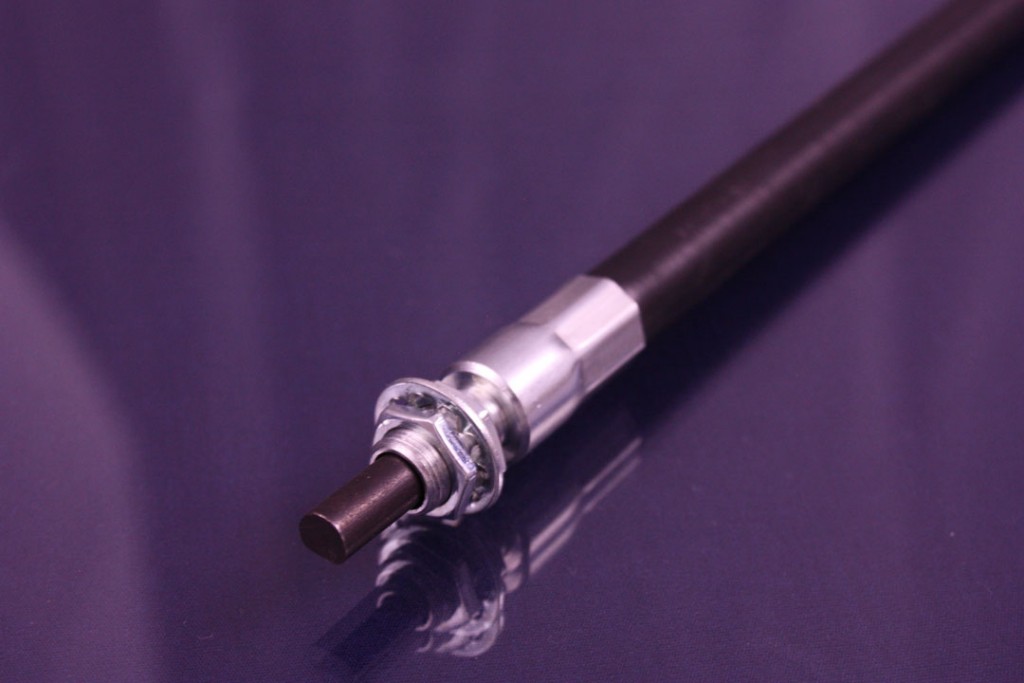

  • Montage sur panneau

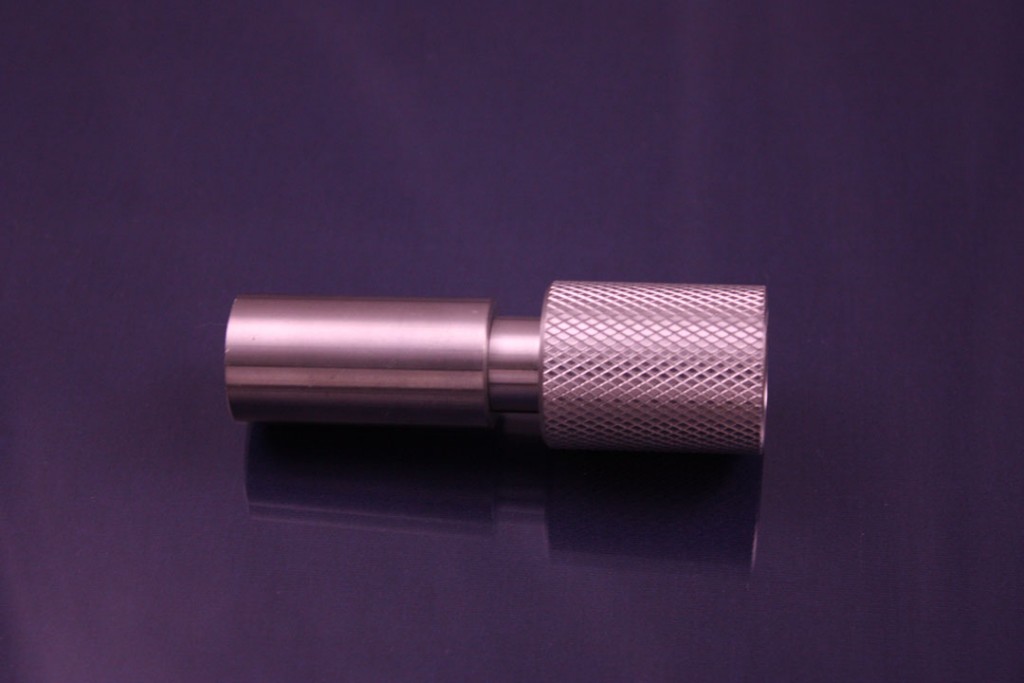

  • Déconnexion rapide
